引拔条简介
1.本产品是由无碱无捻玻璃纤维合股粗纱，经整经并浸以聚酯树脂或环氧树脂连续引拔成型、加热固化而成，具有很高的机械性能和介点性能，并且按照不同模具可以制成各种形状截面的棒材满足用户不同需要。
2.应用范围：拉挤产品可用于高压电器设备（如高压开头、变压器、电容器中做绝缘结构零部件，通讯设备中的天线、架线支柱、钱路导线的绝缘组件，煤矿及矿井隧道用的工程拉杆、粮机上的吊杆、油田拉油杆、无金属光缆支承杆、有机复合绝缘子芯杆等地方。
3.变压器线圈撑条机械性能和介电性能的对比指标名称拉挤撑条层压板机加工撑条密度g/m31.8～21.8吸水率%0.030.02拉伸强度MPa500350弯曲强度Mpa600400冲击强度kJ/cm230014.7表面电阻率Ω(1.9～2.0)*10121.0*1013表面耐电压KV12——耐热性指数≥155≥155
玻璃钢撑条是由拉挤工艺是一种连续生产复合材料型材的方法，它是将纱架上的无捻玻璃纤维粗纱和其他连续增强材料毡，聚酯表面毡等进行树脂浸渍，然后通过保持一定截面形状的成型模具，并使其在模内固化成型后连续出模，由此形成拉挤制品的一种自动化生产工艺。
主要应用原材料：增强材料：玻璃纤维、玻璃纤维毡、连续毡、表面毡、针织毡等。基体材料：不饱和聚酯树脂、环氧树脂、乙烯基酯树脂等。拉挤玻璃钢型材的特点：耐腐蚀性好、抗老化防水性、阻燃性好高强、轻质、抗冲击尺寸稳定性好、不受长度限制绝缘性、透磁性极佳色彩鲜艳、造型美观寿命长、免维护安装方便。
主要应用于干式变压器 电抗器！

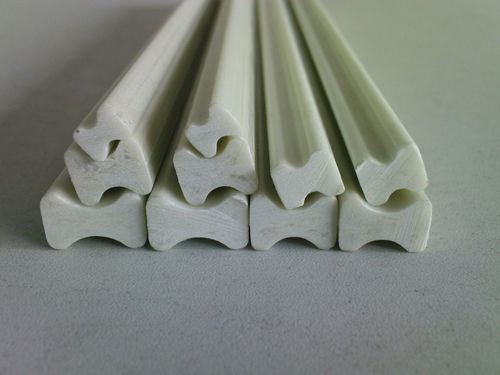

拉挤玻璃钢撑条（H、F级）是由无碱玻璃纤维和不饱和聚酯或环氧环氧树脂，采用拉挤热成型工艺，制成各种截面和不同长度的高分子玻璃纤维复合材料。
优点：该产品工艺先进，一次成型。产品尺寸精确，公差很小，表面光洁度好，不需要二次加工可直接应用，十分方便。电绝缘性能、耐热耐腐蚀性能优于层压制品。
主要适用于干式变压器，电抗器等电气行业。
形状 | 规格（毫米） | 重量KG/M | 形状 | 规格（毫米） | 重量KG/M | 形状 | 规格（毫米） | 重量KG/M |
工字型 | 8*6*3 | 0.054 | 圆棒 | ф2.0 | 0.012 | 矩形 | 5*4 |
|
| 8*6*4 | 0.08 |
| ф2.2 | 0.012 |
| 6*4 |
|
| 8*8*4 | 0.095 |
| ф2.5 | 0.012 |
| 10*2 | 0.05 |
| 10*8*5 | 0.137 |
| ф2.7 | 0.013 |
| 10*4 | 0.08 |
| 12*8*5 | 0.159 |
| ф2.75 | 0.014 |
| 10*10 | 0.2 |
| 12*10*5 | 0.186 |
| ф3.0 | 0.015 |
| 18*18 |
|
| 12*12*5 | 0.228 |
| ф3.5 | 0.019 |
| 19*4 | 0.15 |
| 14*10*5 | 0.21 |
| ф4.0 | 0.033 |
| 19*6 | 0.25 |
| 15*10*5 | 0.222 |
| ф8 | 0.11 |
| 25*6 | 0.3 |
| 16*10*5 | 0.237 |
| ф9 | 0.13 |
| 30*6 | 0.4 |
| 16*12*2 | 0.27 |
| ф10 | 0.157 |
| 30*8 | 0.5 |
| 18*14*5 | 0.4 |
| ф11 | 0.19 |
| 30*10 | 0.7 |
| 20*16*8 | 0.448 |
| ф12 | 0.23 |
| 30*12 | 0.72 |
| 21*14*7 | 0.23 |
| ф14 | 0.32 |
| 30*14 | 0.8 |
| 22*20*10 | 0.658 |
| ф16 | 0.42 |
| 30*16 | 1.1 |
| 25*10*6 | 0.338 |
| ф18 | 0.52 |
| 30*20 |
|
| 25*14*9 |
|
| ф20 | 0.65 |
| 32*7 |
|
| 20*25*8 | 0.852 |
| ф21 | 0.73 |
| 35*16 |
|
| 16*13*5 |
|
| ф24 | 0.98 |
| 40*19 | 0.8 |
| 24*16*7 |
|
| ф25 | 1.0 |
| 40*20 | 1.6 |
| 13*10*5 |
|
| ф30 | 1.5 |
| 45*8 | 1.05 |
大工字 | 38*15*5 | 0.65 | 方管 | 50*30*4 | 1.0 |
| 50*10 | 1.01 |
| 58*15*5 | 0.8 |
| 50*50*6 | 2.0 |
| 53*20 | 2.1 |
| 70*15*5 |
|
| 76*51*4 | 2.0 |
| 220*30 | 13.5 |
椭圆 | 20*10 | 0.4 |
| 60*30*3 |
| 角钢 | 12*12*4 | 0.16 |
| 20*11 | 0.45 |
| 40*15*3 | 0.7 |
| 18*18*6 | 0.4 |
| 25*13 | 0.6 |
| 18*18 | 0.7 |
| 25*25*8 | 0.6 |
| 30*10 | 0.57 |
| 70*50*5 |
|
| 12*12*6 |
|
| 30*12 | 0.7 |
| 5*58.5*4.5 |
|
| 16*16*8 |
|
| 30*14 | 0.8 |
| 50*50*4.5 |
|
| 20*20*10 |
|
小半圆 | 30*18 | 0.4 | 燕尾 | 22.5*14*18 | 0.28 |
| 24*24*12 |
|
| 40*9 | 0.6 |
| 21*14*7 | 0.23 |
| 40*40*4 |
|
|
|
| 槽钢 | 55*28*4 | 0.85 |
| 50*50*5 |
|
斜钢
80*30*5 | 1.5 |
| 70*30*4.5 | 1.0 | 梯梁 | 30*28*20*2.5 | 0.45 |
|
|
| 100*50*6 |
|
| 40*30*20*3 | 0.75 |
厚梯外帮
90*25*5 | 1.9 |
| 150*50*6 |
|
| 半圆梯梁R14 | 0.48 |
|
|
| 127*50*9 |
| 九字钢70*30*3 |
|
厚梯内帮
56*31*5 | 1.3 | 薄梯外帮（72*33*26*3） | 1.05 | 花管 | ф 36 | 0.75 |
|
| 薄梯内帮（45*33*3.5*3） | 0.8 | 梯形 | 19*10*5 | 0.35 |
